超小型任意特性デジタルフィルタ

       好評発売中

    1台目  μbox本体 \98,000
                       +
                ソフトウェア \100,000


*スケマティック・エディタ(RESP)

*デジタルフィルタ設計ソフト(RDFD

    2台目以降より ubox本体価格のみでO



★ マウスで絵を描くように、任意周波数特性を実現
各種フィルタ係数をメモリへ記憶
現場でワンタッチ切替

★ アナログフィルタでは出来ない直線位相特性
直線位相フィルタは波形がひずみません
アナログフィルタの置き換えに

特長

bulletモトローラ社DSP56311(150MHz) 24ビット固定小数点DSP
bullet内部RAM(48KW+48KW+32KW)
bulletフラッシュメモリ(512Kbyte)
bulletAD/DA : 48KHzサンプリング 2Ch 24bit △Σ 1Vrms RCA
bulletサンプリング周波数 : 48KHz
bullet動作モード切替用ロータリスイッチ
bulletPC間通信 : RS232C(115.2Kbaud)
bullet電源 : DC6V (ACアダプタ付)
bulletサイズ : 75W × 30H × 100D

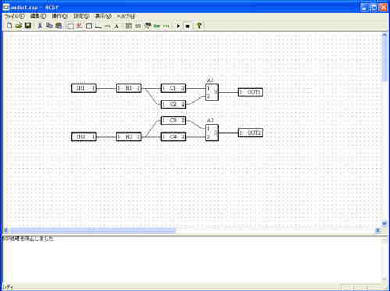

スケマティック・エディタ [RESP]

bullet名称 : RESP(REdec Schematic Programing)
bullet

グラフィカルなブロック図エディタを使って様々なフィルタ・プログラムを実現

bullet

フィルタ係数などのパラメータは作成した図面からDSPへダウンロード

bulletスケマティック・エディタ部品
    固定FIR、適応型FIR、M系列ノイズ、アナログ入力・出力、加算・減算・乗算
bulletFIR設計機能(LPF,BPF,BEF,HPF窓関数法)
bulletデジタルフィルタ設計ソフトウェア[RDFD]係数のダウンロード
bulletフラッシュROMへブロック構成および係数をプログラム

Technical Brief RESP_TechBrief.pdf

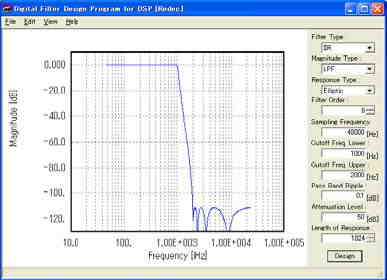

デジタルフィルタ設計ソフト[RDFD]

bulletマウスにて任意特性FIRフィルタ設計
bullet窓関数設計法を用いたFIRフィルタ
bulletアナログ・フィルタの伝達関数を用いたIIR フィルタ
bulletマイクロ・ボックスだけでなく汎用用途に

Technical Brief RDFD_TechBrief.pdf

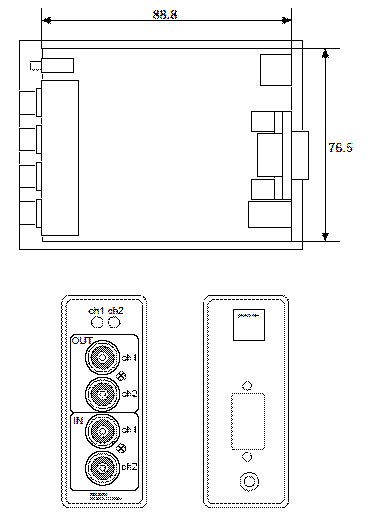

外形
