ANC-Duo (エー・エヌ・シー・デュオ)

デュアル制御スピーカーANCシステム (250W×2Ch パワーアンプ内蔵)

耐候性のあるステンレス・スピーカーに生まれ変わりました.

3次元空間のアクティブ騒音制御(アクティブ消音)で一番効果を出すための基本は...

bulletノイズ源のできるだけ近くに制御スピーカを配置する(最小制御遅延の必要性)
bullet制御スピーカーがノイズ源から離れる場合、制御スピーカーを増設する(増設可能な非干渉独立性

...ことです。 それを実現するためにはノイズ源に負けない音響パワーと高速なアナログ/デジタル変換が不可欠です。 ANC-Duoは高速サンプリングADC、DACを使用しているので制御遅延を最小とし制御空間を拡大することができます。  ANC−Duoは十分 大きなな制御音響パワーを有していますが、ノイズ源音響パワーがそれ以上に大きい場合やノイズ源の近傍に制御スピーカーを設置できない場合、またノイズが比較的大きな面積を 有する面から放出される面音源となっている場合は、複数台のANC−Duoをお互いに干渉することなく設置することで解決できます。
 参照(制御空間を拡大するために

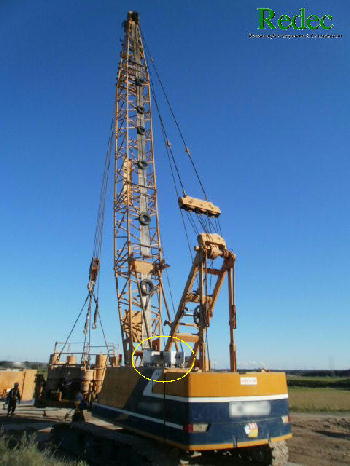

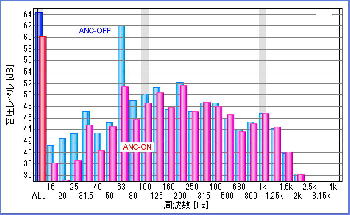

国内高速道路建設現場でのクローラ・クレーンのエンジン排気口に設置した時の制御効果の一例です。
その他の応用例



デモンストレーション・ビデオはこちら

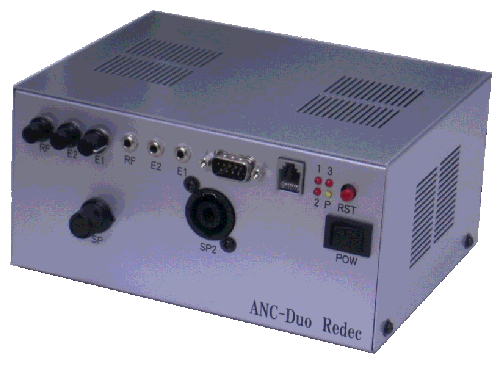

制御装置(ANC-Duo Core)の特長

bulletDSP制御基板、デジタルパワーアンプ、マイクアンプを組み込んだオールインワン制御システム
bullet内蔵ディジタルパワーアンプ : 250W(4Ω) ×2Ch (ライン出力可)
bullet内蔵マイクアンプ : 3Ch(ライン入力可)
bullet電源ONで自動制御開始

bulletDSP: Motrola社DSP56311(300MIPS) ×2個使用
bullet付属ソフトウェア: FeedForward Case(1-2-2), FeedBack Case(2-2) 制御帯域制限機能
bulletサンプリング周波数: 48KHz, 24KHz, 12KHz, ...
bullet制御遅延: 420usec(空間距離 15cm) at Fs:12KHz
アナログフィルタをFs:48KHz仕様にすることで 5cm 以下可能
bullet電源: AC100〜230V
bullet外形: 182W×88H×140D  1.5Kg
bullet仕様ダウンロード : Technical Brief

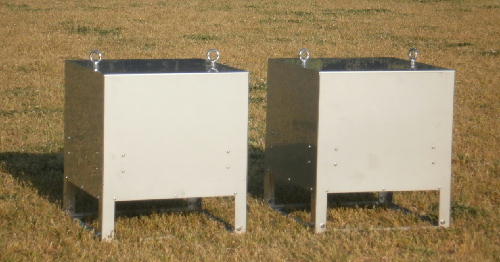

ANC制御スピーカー

bullet制御空間を広げるため、ノイズ源近傍アクテブ制御方式
bullet屋外に設置できる防滴構造
bulletサイズ: 1個の制御スピーカー 360W × 360D × 400H   15Kg
(スピーカー・サイズは変更可)
bullet仕様ダウンロード : Technical Brief

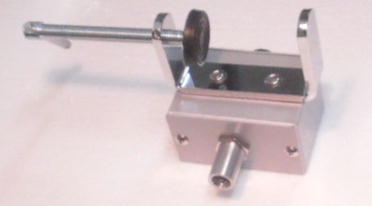

ANCセンサー・マイク

bullet屋外に設置できる防滴構造
bullet最大音圧: 130dB(Type L)  140dB(Type H)
bulletサイズ: 80W × 135L   0.35Kg

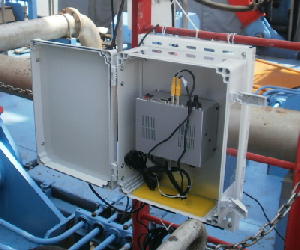

コントローラー防滴ケース

ANC−Duo価格

1セット : ¥1,250,000−
    1セットに含まれる物:
        制御装置(ANC-Duo Core)
        防滴制御スピーカー(2台)
        防滴マイク(3本)
        ANC制御ソフトウェア

制御装置のみの販売価格
    ANC−Duo(Core) : ¥450,000−
    ANC制御ソフトウェア   : ¥100,000−



* レンタルも行っています。 お気軽にお問い合わせ下さい。

 (価格は予告なく変更される場合があります)
